Logiciels de dessin industriel : guide, fonctionnalités et comparatif

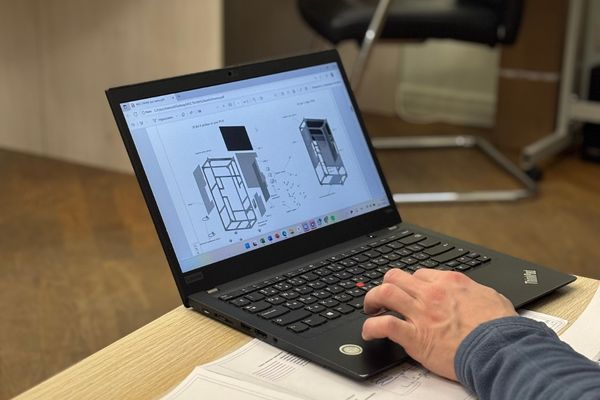

Le dessin industriel constitue le langage universel de la technique et de l'ingénierie. Qu'il s'agisse de concevoir une pièce mécanique, un bâtiment, une carte électronique ou un équipement aéronautique, la concrétisation d'un projet exige des représentations graphiques d'une précision absolue : le logiciel de dessin industriel. Aujourd'hui, les outils informatiques ont remplacé la table à dessin traditionnelle.
Les logiciels de CAO (logiciels de Conception Assistée par Ordinateur) et de DAO (logiciels de dessin assisté par Ordinateur) permettent d'élaborer, de modéliser et de documenter des projets complexes avec une efficacité inégalée. Définir le bon outil nécessite de comprendre les enjeux de la représentation 2D, les apports de la modélisation 3D paramétrique et les spécificités des solutions leaders du marché.

Transformation du dessin traditionnel à la CAO numérique fondamentale

L'abandon progressif de la planche à dessin au profit de l'outil informatique a profondément modifié le quotidien des dessinateurs et des ingénieurs. Cette transition ne se résume pas à un simple changement de support : elle redéfinit l'ensemble du workflow de conception.

La permanence des principes fondamentaux

Bien que le logiciel exécute les tracés à l'écran, il ne remplace en aucun cas l'intelligence du concepteur. L'utilisation d'une solution numérique exige une solide maîtrise des règles du dessin technique :

• Le respect des échelles et des projections orthogonales.
• La maîtrise de la géométrie descriptive et de la vision dans l'espace.
• La connaissance des normes de représentation et de cotation.
• La lisibilité globale des plans et des coupes.

Le logiciel est un exécuteur : l'analyse, la structuration et la pertinence de la représentation restent l'apanage du dessinateur.

Les avantages des logiciels de CAO

L'avantage majeur de la CAO réside dans la flexibilité de modification. Corriger un diamètre, ajuster une tolérance ou modifier la forme d'un composant ne nécessite plus de refaire l'intégralité d'un calque. L'ensemble des ajustements s'effectue en quelques clics.

Par ailleurs, l'accès à des bibliothèques de composants standardisés (vis, roulements, profilés) évite de redessiner systématiquement les éléments courants. Les fonctions de cotation automatique et la réutilisation de blocs graphiques accélèrent le travail de mise en page tout en réduisant le risque d'erreur humaine.

Une structure de données exploitable

Un fichier CAO ne contient pas uniquement un ensemble de lignes et d'arcs. Il regroupe un ensemble de données techniques structurées. À partir d'un unique modèle virtuel, il est possible de générer des plans de fabrication, des vues en coupe, des nomenclatures de pièces ou des fichiers d'instruction destinés aux machines-outils à commande numérique.

CAO 2D vs Modélisation 3D : deux approches complémentaires

Le secteur du dessin technique s'articule autour de deux méthodologies distinctes mais indissociables : le dessin en deux dimensions et la modélisation tridimensionnelle.

La CAO 2D : l'incontournable du plan d'exécution

La CAO 2D consiste à représenter un objet sur un plan orthogonal en exploitant uniquement la largeur et la hauteur. Elle constitue le socle historique du dessin technique assisté par ordinateur.

Alignée sur les besoins de production, la 2D est particulièrement adaptée pour :

• Les plans de fabrication et de détail.
• Les schémas électriques, hydrauliques ou pneumatiques.

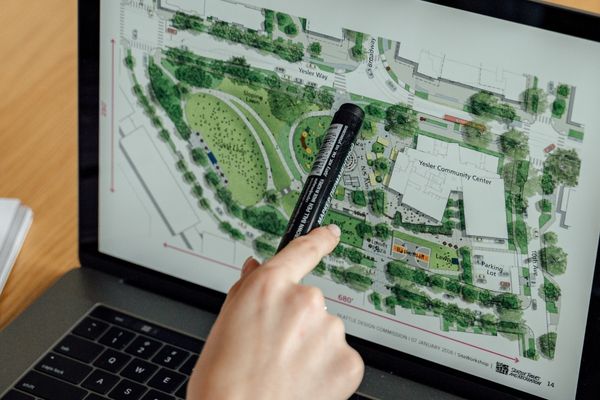

• Les plans d'implantation et de masse dans le bâtiment ou l'aménagement.
• La documentation technique d'assemblage.

L'utilisateur y manipule des calques, des blocs dynamiques, des hachures et des annotations. Elle reste la porte d'entrée indispensable dans tout parcours d'apprentissage du dessin industriel.

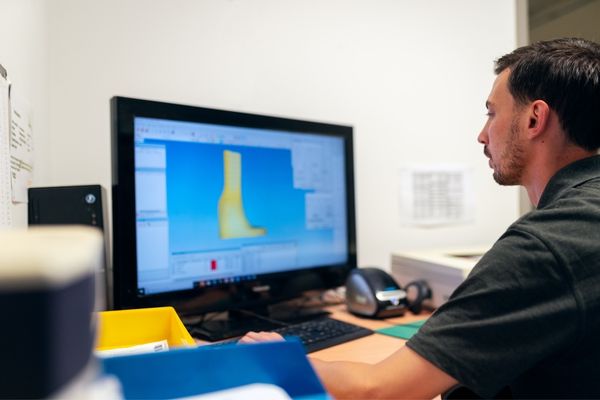

La modélisation 3D : la conception volumique et paramétrique

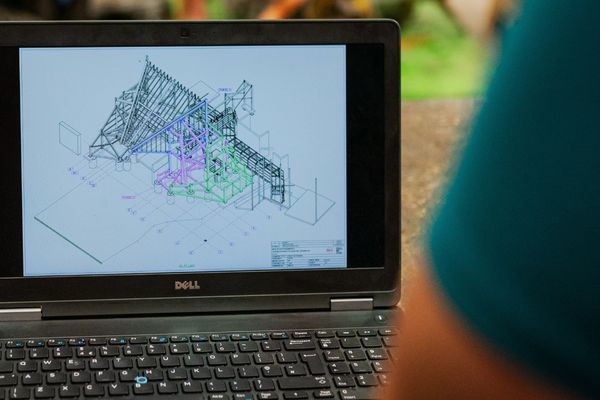

La modélisation 3D représente un composant ou un ensemble sous forme d'un volume virtuel. Elle offre une visualisation sous n'importe quel angle et facilite l'analyse de formes géométriques complexes.

Dans un environnement 3D paramétrique, la création s'appuie sur des esquisses cotées et des contraintes géométriques (parallélisme, tangence, coïncidence). Les volumes sont créés par extrusion, révolution ou balayage. L'intérêt majeur réside dans l'interdépendance des données : modifier une cote dans le modèle 3D met à jour instantanément les vues 2D associées, les assemblages et la nomenclature.

La modélisation volumique ouvre également la voie à la simulation numérique (calcul de résistance des matériaux), au prototypage rapide (impression 3D) et à la fabrication assistée par ordinateur (FAO).

Comparatif des logiciels de dessin industriel incontournables

Le choix d'un logiciel varie selon la taille de l'entreprise, le secteur d'activité, le niveau de précision requis et le budget.

SOLIDWORKS : le pilier de la mécanique

Édité par Dassault Systèmes, SOLIDWORKS est l'outil phare pour la conception mécanique 3D. Il brille par son ergonomie et sa gestion poussée des assemblages complexes composés de milliers de pièces. Ses fonctionnalités dédiées à la tôlerie, au mécano-soudé, à la simulation et à la création automatique de mises en plan en font la solution privilégiée des PME industrielles.

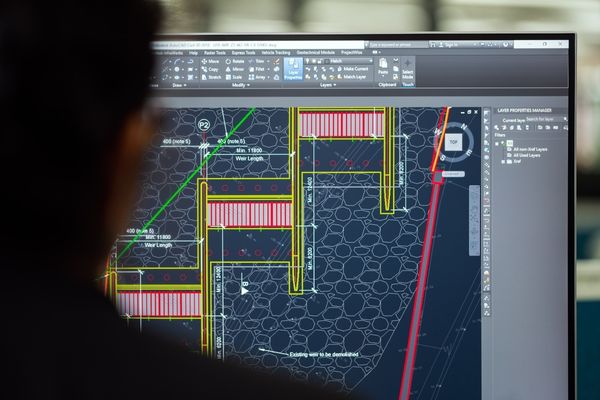

AutoCAD : le standard historique

Développé par Autodesk, AutoCAD demeure la référence mondiale pour la création de plans en deux dimensions. Sa maîtrise est massivement demandée dans les bureaux d'études et enseignée dans les cursus de formation. Très complet, il propose une gestion avancée des calques, des références externes et des présentations d'impression. Bien qu'il intègre des modules de modélisation 3D, il est avant tout plébiscité pour sa puissance en dessin 2D.

CATIA : le géant des projets d'envergure

Également conçu par Dassault Systèmes, CATIA est une plateforme haut de gamme orientée vers la conception industrielle complexe. Utilisé dans l'aéronautique, la défense et l'automobile, il excelle dans la modélisation de surfaces complexes (carrosseries, fuselages) et intègre l'ensemble du cycle de vie du produit (PLM).

Fusion 360 : l'approche cloud et polyvalente

Fusion 360 représente la nouvelle génération d'outils de conception d'Autodesk. Fonctionnant sur le cloud, il combine dans un environnement unique la modélisation 3D (CAO), le rendu réaliste, la simulation de contraintes mécaniques et la préparation des parcours d'outils pour l'usinage (FAO). Son tarif accessible et ses options gratuites pour les étudiants et passionnés en font un outil extrêmement populaire.

Creo : la puissance paramétrique

Développé par PTC, Creo (anciennement Pro/ENGINEER) est une suite complète de conception 3D paramétrique. Réputé pour sa robustesse lors des modifications de pièces complexes, il est très implanté dans l'industrie manufacturière nécessitant un contrôle strict des données de conception.

FreeCAD et LibreCAD : les meilleures alternatives gratuites

Pour débuter sans investir dans des licences coûteuses, le monde du logiciel libre propose deux solutions solides :

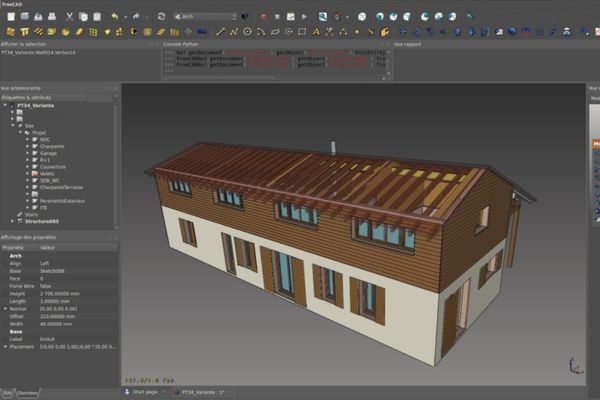

• FreeCAD : un logiciel de modélisation 3D paramétrique gratuit. Il permet de concevoir des pièces réelles, d'appliquer des contraintes géométriques et de générer des plans 2D.
• LibreCAD : une solution exclusivement dédiée au dessin technique 2D. Légère et accessible, elle permet de s'initier aux commandes fondamentales de la DAO (lignes, cotations, calques).

Les critères essentiels pour choisir le bon logiciel

La sélection d'une solution de CAO doit s'appuyer sur une analyse précise des besoins organisationnels et techniques :

1. La nature des livrables : Si votre activité requiert principalement la fourniture de plans de pose ou de schémas filaires, un outil 2D comme AutoCAD ou LibreCAD suffit. Si vous devez produire des pièces physiques, vérifier des interférences ou usiner, la 3D paramétrique est obligatoire.
2. L'interopérabilité des fichiers : les échanges avec les clients, fournisseurs et sous-traitants imposent l'usage de formats standards. Assurez-vous que le logiciel gère l'import/export de fichiers universels (STEP, IGES, DXF, DWG, STL).
3. Le coût global d'acquisition : le modèle financier englobe le prix de la licence ou de l'abonnement, mais aussi la puissance du matériel informatique requis et le coût des mises à jour.
4. La collaboration et la gestion des données : les projets d'ingénierie impliquent souvent plusieurs intervenants. Les fonctions de travail collaboratif, de gestion des versions et de stockage cloud constituent un atout majeur.
5. La formation et la communauté : un logiciel très répandu dispose d'un vaste bassin d'utilisateurs, de nombreuses ressources pédagogiques sur internet et d'offres de formation qualifiantes facilitant le recrutement.

Foire aux questions (FAQ)

Quel logiciel est le plus utilisé en dessin industriel ?

AutoCAD reste le standard universel pour le dessin 2D et la documentation technique. Dans le domaine de la modélisation 3D mécanique, SOLIDWORKS domine le marché des PME, tandis que CATIA prévaut dans les grands groupes aéronautiques et automobiles.

Quel outil choisir pour faire du dessin industriel gratuit ?

Pour la 3D paramétrique, FreeCAD est la solution gratuite et open source la plus aboutie. Pour le dessin 2D, LibreCAD permet de réaliser des plans d'une grande précision sans frais.

Quelle est la différence entre DAO et CAO ?

La DAO (Dessin Assisté par Ordinateur) s'apparente à de la planche à dessin numérique : l'objectif principal est la création d'un document graphique 2D. La CAO (Conception Assistée par Ordinateur) intègre des notions d'ingénierie, de calcul, de volumétrie 3D et de comportement physique des matériaux.

Peut-on apprendre la CAO en autodidacte ?

Oui, il est possible de se former en autodidacte grâce aux tutoriels et ressources disponibles en ligne, notamment sur des logiciels comme FreeCAD ou Fusion 360. Toutefois, pour acquérir des bases solides et maîtriser les fonctionnalités d’un logiciel professionnel, le mieux reste de suivre une formation dédiée, comme une formation en ligne à AutoCAD. Elle permet d’apprendre progressivement les outils du logiciel, tout en découvrant les méthodes et normes utilisées dans le dessin technique professionnel.
