Comment Autodesk permet d'apprendre le dessin technique avec AutoCAD ?
Débutant ou spécialiste du dessin et des côtes, découvrez les fondamentaux du logiciel de CAO et comment s'en servir dans le dessin technique.
Interface d'AutoCAD : description de l'outil et de l'espace de travail
Toute technique de dessin commence par la maîtrise de l'espace dans lequel on travaille. Sur papier, un dessinateur organise ses outils, choisit son format, règle son tire-ligne. Sur AutoCAD, cette préparation prend la forme d'une configuration de l'environnement de travail.
L'interface d'AutoCAD se compose de plusieurs zones : la barre de menus pour les commandes de base, le ruban (ribbon), la ligne de commande en bas d'écran et la fenêtre de dessin principale. La description de chaque élément aide à s'orienter rapidement. La configuration des options et des unités est la première étape concrète : elle détermine si le dessin est exprimé en millimètres, centimètres ou mètres, un paramètre critique, notamment dans la production de plans de construction.
La personnalisation des aides au dessin (grille, accrochage, repérage polaire) est également à réaliser dès le départ. Ces outils guident le curseur et permettent de positionner les objets avec une précision millimétrique. L'utilisation du repérage polaire et ortho est particulièrement utile pour tracer des lignes horizontales et verticales en lien avec la logique orthogonale du dessin d'architecture ou de structure.

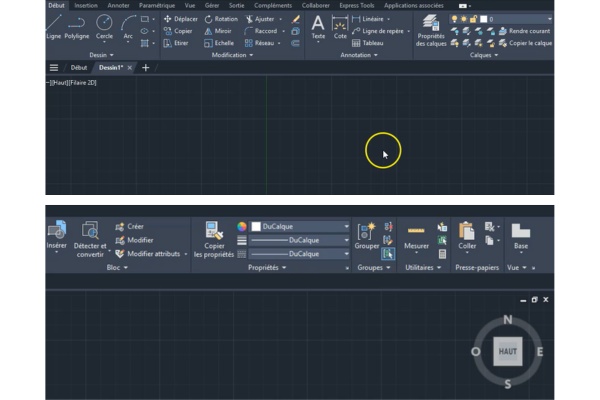

Interface du logiciel de CAO AutoCAD – Ruban des commandes de base
Outils de dessin : commandes de construction et ancrage
Le dessin de rectangles (RECTANG), le dessin de polygones (POLYGONE) et la création d'arcs constituent la palette de base des outils de dessin, traduction numérique du T-carré, du compas et du gabarit de courbes. La commande de dessin points pose des nœuds de référence utilisables comme accroche. Ce qui change par rapport au dessin manuel, c'est la précision absolue et la vitesse d'exécution.

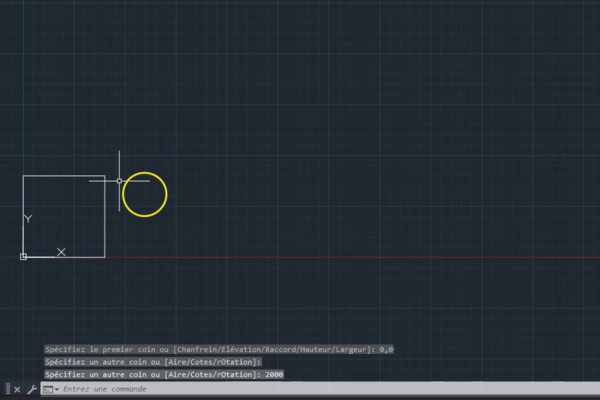

Systèmes de coordonnées : géométrie du dessin technique avec AutoCAD
Sur une feuille, un dessinateur s'appuie sur une ligne de repère, une règle, un compas. Sur AutoCAD, cette rigueur passe par les systèmes de coordonnées. Le logiciel utilise principalement le SCG (Système de Coordonnées Global) et le SCU (Système de Coordonnées Utilisateur). La manipulation des SCU permet de réorienter le plan de travail pour les dessins en 3D ou les plans inclinés.
L'utilisation des coordonnées se décline selon trois modes :
- Coordonnées absolues : valeurs X,Y par rapport à l'origine du repère.
- Coordonnées relatives : déplacement depuis le dernier point saisi (ex.
@100,0pour un segment horizontal de 100 mm). - Coordonnées polaires : combinaison d'une distance et d'un angle (ex.
@150<45).
La saisie des coordonnées directement dans la ligne de commande est la méthode la plus rigoureuse pour garantir la précision des plans. Elle est indispensable pour respecter les tolérances en architecture et les normes du dessin industriel.
Ligne de repère et accroches objets : les gestes fondamentaux du tracé
Avant d'utiliser AutoCAD, il est utile d'avoir intégré les fondamentaux du dessin à main levée : comprendre ce qu'est une ligne de construction, un axe de symétrie, un repère de référence. Ce vocabulaire graphique se retrouve directement dans les commandes du logiciel.
Le dessin de lignes avec la commande LIGNE est la première commande à maîtriser. La maîtrise des lignes passe par la compréhension des options disponibles en cours de commande : fermeture d'une polyligne, annulation du dernier segment, continuité de tracé. Une ligne dans AutoCAD n'est jamais qu'un trait : elle porte une signification précise selon qu'elle représente un mur, une canalisation, un axe de structure, etc.
Les accroches objets dans AutoCAD (osnaps) ancrent le curseur sur des points caractéristiques : extrémités, milieux, intersections, centres, tangentes. L'utilisation du repérage (tracking) prolonge cette logique en permettant de tracer à partir d'un point d'accroche en suivant une trajectoire définie comparable à une équerre ou un rapporteur en dessin traditionnel.
La ligne de repère (commande REPERE) est quant à elle un outil d'annotation essentiel pour identifier les pièces, les éléments de nomenclature ou les détails d'assemblage dans un dessin industriel.

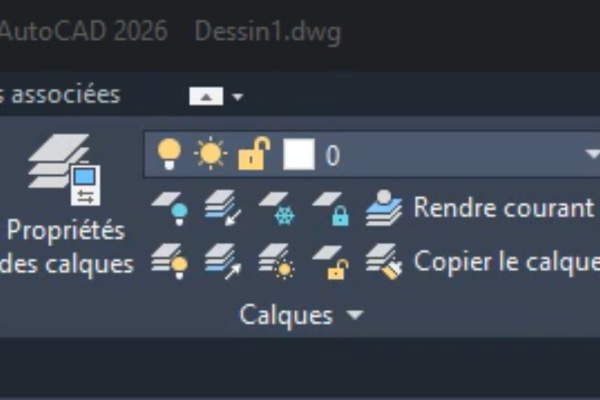

Gestion des calques et références des types de lignes dans AutoCAD
La lisibilité d'un plan repose sur la rigueur de son organisation graphique. En dessin traditionnel, on change de crayon selon le poids de trait. En dessin technique avec AutoCAD, cette organisation passe par les types de lignes et la gestion des calques.
Le type de lignes est un paramètre essentiel du dessin technique. AutoCAD propose une bibliothèque de types standardisés (ISO, ACAD) et l'échelle de type (commande LTSCALE) règle la taille des tirets et espaces en fonction de l'échelle de votre dessin, un paramètre souvent négligé qui peut rendre un plan illisible si mal configuré.
La gestion des calques (layers) est l'une des compétences les plus importantes pour structurer un dessin professionnel. Chaque calque regroupe des entités partageant les mêmes propriétés et inclut les réglages (visibilité, gel et verrouillage des calques) pour éviter toute modification accidentelle.
L'utilisation des calques permet de séparer les informations, facilite la lecture et l'impression sélective. L'utilisation de niveaux de gris par calque différencie visuellement les éléments à l'impression.
Outils de modification : de l'esquisse au plan finalisé
Aucun dessin ne naît parfait dès le premier tracé. En dessin manuel, on efface, on recommence, on superpose des calques de papier. Dans AutoCAD, les outils de modification remplissent ce rôle avec une précision et une réversibilité totales. Déplacer, copier, faire pivoter, étirer, décaler constituent le cœur du travail quotidien du dessinateur.
La commande décaler (OFFSET) crée un double trait parallèle à distance fixe, très utilisée pour les murs d'un plan de maison ou les nervures d'une pièce mécanique.
La commande de réseau rectangulaire (RÉSEAU) duplique un objet en grille régulière en une seule opération : idéal pour des rangées de poteaux, de fenêtres ou de boulons. La création de réseaux polaires autour d'un centre est aussi utile pour les pièces avec une symétrie axiale.
La commande échelle (ECHELLE) redimensionne un ou plusieurs objets par rapport à un point de base, avec la possibilité de saisir un facteur numérique ou de référencer deux distances.
Les modifications de couleurs, la modification du style et la modification de blocs passent souvent par ces mêmes commandes de modification, ce qui en fait un panel incontournable à maîtriser.
Une fois terminée, votre présentation de projet contient beaucoup d'informations (positionnement des portes, nom des pièces, utilisation des hachures). Pour faciliter la lecture sur une mise en page détaillée, pensez à l'utilisation des nuages de révisions.

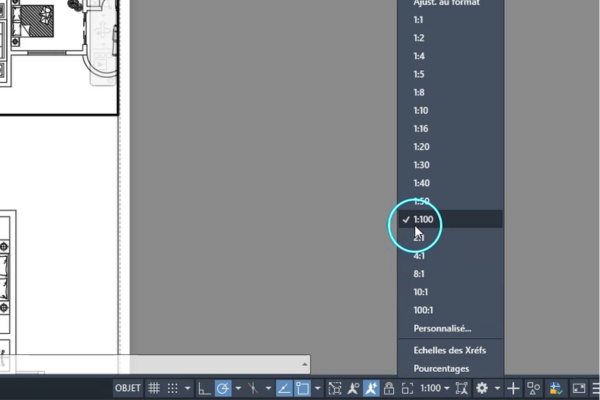

Gestion des quotations, des échelles et styles de texte
Un dessin sans cotation n'est qu'une image.
- Les styles de cotation et styles de cote définissent l'apparence des cotes (flèches, textes, ligne de cote) selon les normes ISO ou ANSI. Les méthodes de cotation couvrent les cotes linéaires, angulaires et radiales.
- Les tolérances en architecture ou en industrie s'intègrent directement dans le style de texte qui configure police, hauteur et inclinaison des annotations.
- L'utilisation des champs (CHAMP) insère des informations dynamiques dans les cartouches. Ces paramètres doivent être configurés dès le gabarit pour garantir la cohérence sur l'ensemble du carnet de plans.
Gestion des blocs : créer et insérer les symboles du dessin
En dessin manuel, les gabarits plastiques permettaient de tracer rapidement les symboles répétitifs. AutoCAD a largement dépassé cette logique avec les blocs.
- La création de blocs (BLOC) regroupe des objets en une entité réutilisable.
- La création de symboles normalisés (portes, fenêtres, arbres pour le paysagiste, boulonneries, etc.) constitue le fond de plan d'un projet.
- L'insertion des blocs se fait via la commande INSERER (échelle, rotation, point d'insertion).
- La création de palette thématique via les fenêtres avec palette accélère l'accès aux ressources.
- La modification de blocs met à jour toutes les occurrences simultanément, et la synchronisation des attributs (ATTSYNC) garantit la cohérence des insertions.
Mise en application : les métiers qui utilisent AutoCAD
La mise en application de toutes ces notions se concrétise dans la réalisation de projets complets. Voici certains métiers pour lesquels la maîtrise d'un tel logiciel peut faciliter les tâches et la coopération entre professionnels.
Dessinateur en bâtiment
AutoCAD est l'outil qui transforme les esquisses de l'architecte en plans d'exécution précis et normés. La commande de réseau rectangulaire permet de créer des rangées de poteaux, l'utilisation des multilignes (MLIGNE) facilite le tracé des murs double peau, et les références externes permettent l'intégration des plans de structure ou de réseaux fournis par d'autres corps de métier. Le dessin isométrique intègre directement les notions que l'on retrouve par ailleurs dans les bases du dessin technique.
Dessinateur industriel
AutoCAD aide à produire des dessins de définition et des plans d'ensemble avec les blocs normalisés, la gestion des styles de cotation ISO et la gestion des types de lignes (axes, pointillés, continu fort/fin). Les vues multiples (face, côté, ou coupe) reprennent les conventions du dessin technique appris dans les formations BTS.
Dessinateur paysagiste
AutoCAD permet de produire des plans d'aménagement d'espaces verts avec la précision des cotes, le positionnement des essences végétales via des blocs dédiés et la gestion des courbes de niveau.
Maîtriser AutoCAD, c'est s'ouvrir à un outil professionnel utilisé à travers le monde. Mais le logiciel ne remplace pas les fondamentaux du dessin : lire un espace, comprendre une projection, composer un plan. Ces compétences s'acquièrent par la pratique régulière et, souvent, par un accompagnement pédagogique structuré.
Sur formation-dessin.fr, vous trouverez des ressources dédiées aux métiers du dessin technique et des orientations vers des formations pour acquérir les bases du dessin. Mais au-delà du logiciel, c'est la maîtrise du dessin de représentation qui fait la différence dans ce métier. C'est pourquoi une formation dessin à distance peut compléter utilement une formation AutoCAD, en apportant les bases du regard et de la représentation graphique que le logiciel seul ne développe pas.
